离线式x-ray点料机 DS-3000

是利用X-RAY透视原理及配合自主研发的,具有AI功能的算法软件,可以快速准确的核算出料盘中物件的数量,同时还具有自动扫码上传数据至MES、ERP等系统。

离线式x-ray点料机 DS-3000 设备优势

X射线源采用上海科颐维侧窗型X射线管,寿命长,免维护.平板探测器采用17英寸超清屏,成像快,无畸变。

可同时计算4个7寸物料盘或一个13至15寸物料盘。大幅降低清点时间,免去多余人力,可转而协助其他人员

收线或换线,缩短换线停线时间。点料机采用数位化资料,可列印条码贴纸或是直接上传资料库。点料机可大

幅度改善缺料、丢料、漏料、少料情况,数位化管理物料仓储,降低物料库存成本,提高物料盘点准确性。

无须拆开包装袋,保持料卷完整性,不会影响料件防潮性。

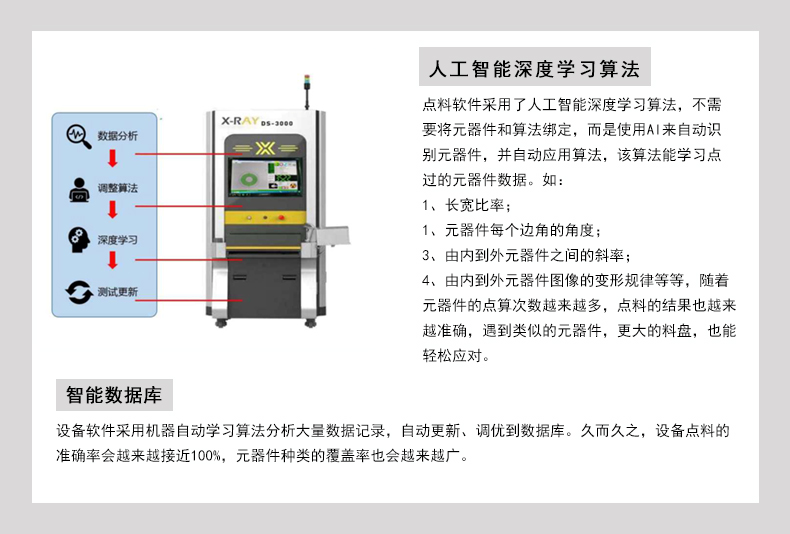

云端数据库

每一台设备都可以连接到我们的云端数据库,设备点料的数据和图片都会上传到云端,设备也会自动从云端下

载最新的数据库。工程师还会根据每台设备收集的图片和数据,在后台优化算法,定期更新到数据库中给客户

使用。

速度和准确率

截至目前,各尺物料的点料时间和准确率如下。随着我们的算法更新换代,数据库越来越丰富,点料速度会越

来越快,准确率越来越高。

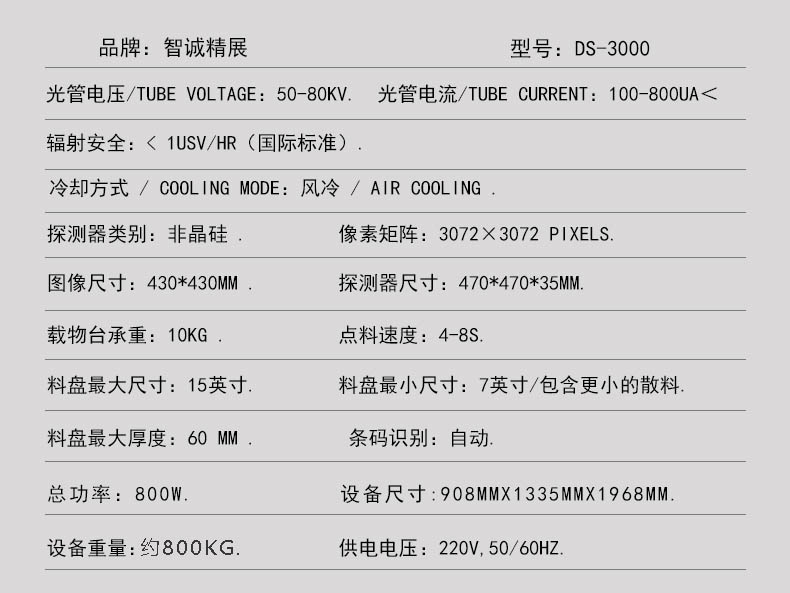

设备主要参数







射线源

品牌

LIOT

类型

封闭型

电压

80kv

电流

0.7mA

焦点尺寸

30μm

成像单元

像素间距

140μm

像素矩阵

3072*3072

图像尺寸

430mm*430mm

空间分辨率

3.6LP/mm

A/D转换

16bit

计算机

主机品牌

研华

操作系统

Windows10 64 位企业版

工控机配置

CPU:I7 7700 内存:16G, 硬盘:1TB

显示器

24 寸 高清显示器

设备性能

载物台尺寸

400mm*400mm

载物台承重

≤10kg

料盘最大检测尺寸

15 英寸(可升级至17英寸)

料盘最小检测尺寸

7 英寸/包含更小散料

料盘最大检测高度

80mm

料盘最小检测高度

3mm

物料覆盖率

持续更新数据库,可覆盖市面上 99.5%的物料

点料计数时间

7-15寸单盘 6-8S

7 寸四盘 6-8S

检测精度

≥99.99%

其他功能

条码扫描

自动一维二维条码扫描

标签打印

可实时打印物料编码、点数结果

软件

支持任意格式 SPC 统计、图片和结果自动保存

支持对接系统

支持产线 ERP、MES 系统

整机参数

报警方式

声光报警

重量

约730Kg

电源

220V/50Hz

总功率

800W

设备尺寸

878mm(L) * 1480mm(W) * 1895mm(H)

射线泄漏剂量

<1μSv/h

X-Ray 安全防护

1.安全标准:射线泄漏剂量<1µSv/h。

2.外壳材料防护,设备采用钢-铅-钢结构,前门视窗采用防护射线的含铅玻璃。

3.安全互锁功能,开门位置均设置限位开关,门开启时,射线源即自动断电。

4.采用状态指示灯指示射线源工作状态。

5.设备已取得《放射性同位素与射线装置豁免备案》。
