首页    X-RAY检测设备    智诚精展x光机异物检测 S-9200
9200右侧

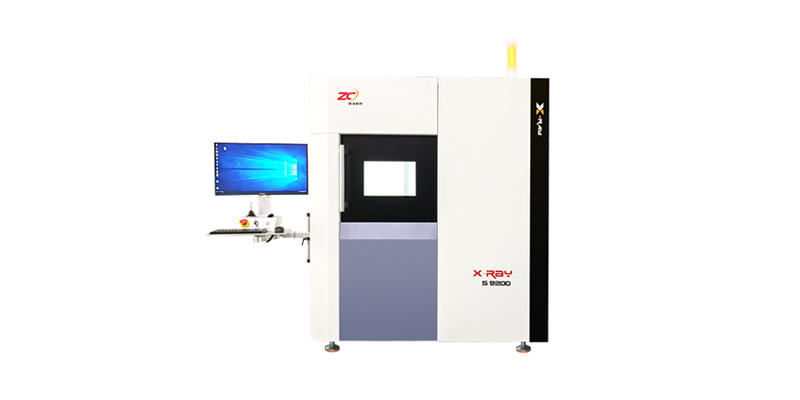

智诚精展x光机异物检测 S-9200

使用范围 : 适用于电子制造和半导体、BGA、FPC、LED、电池、SMT检测、LED检测、电子元器件、电子连接件、半导体、铸造等;

x光机异物检测S-9200产品介绍

S- 9200是-款大型微焦点X射线检测设备,采用进口HAMAMATSU微微焦斑X光管和高清平板探测器2.5D技术CNC编程自动量测的组合,高性能、高性价比的闭管X光机:适用于FPC, SMT检前核测电池电子原器件电子连接件半导体铸模件汽车零配件的检测;

操作便捷:鼠标+键盘完成所有操作,为了操作员使用更方便,额外增加了操纵杆移动XY轴位置,双重操作,既方便又快捷。X光管控制;鼠标点击按钮可开启或关闭X光,旁边显示实时管电压和管电流值,用户可点击上下按钮,或拖动滑动条,或手动输入调节,自动定位检测功能,定位检测程序创建快速,影像注;

产品特点

1、有效检测范围更大,提高产品的放大倍率以及检测效率;

2、轻易辨别产品侧倾面缺陷,实现无死角检测;3、采用进口滨松(HAMAMATSU) X射线源;

4、可轻易辨别半导体封装金线弯曲、金线断裂;

5、适合大批量检测,提高检测效率,自动判断NG产品;

6、超大载物台,可放置超大工控主板、超长LED 灯条、适用于各种领域的电子产品;

7、 操作非常便捷,可以快速找到物品缺陷,提高检测效率;

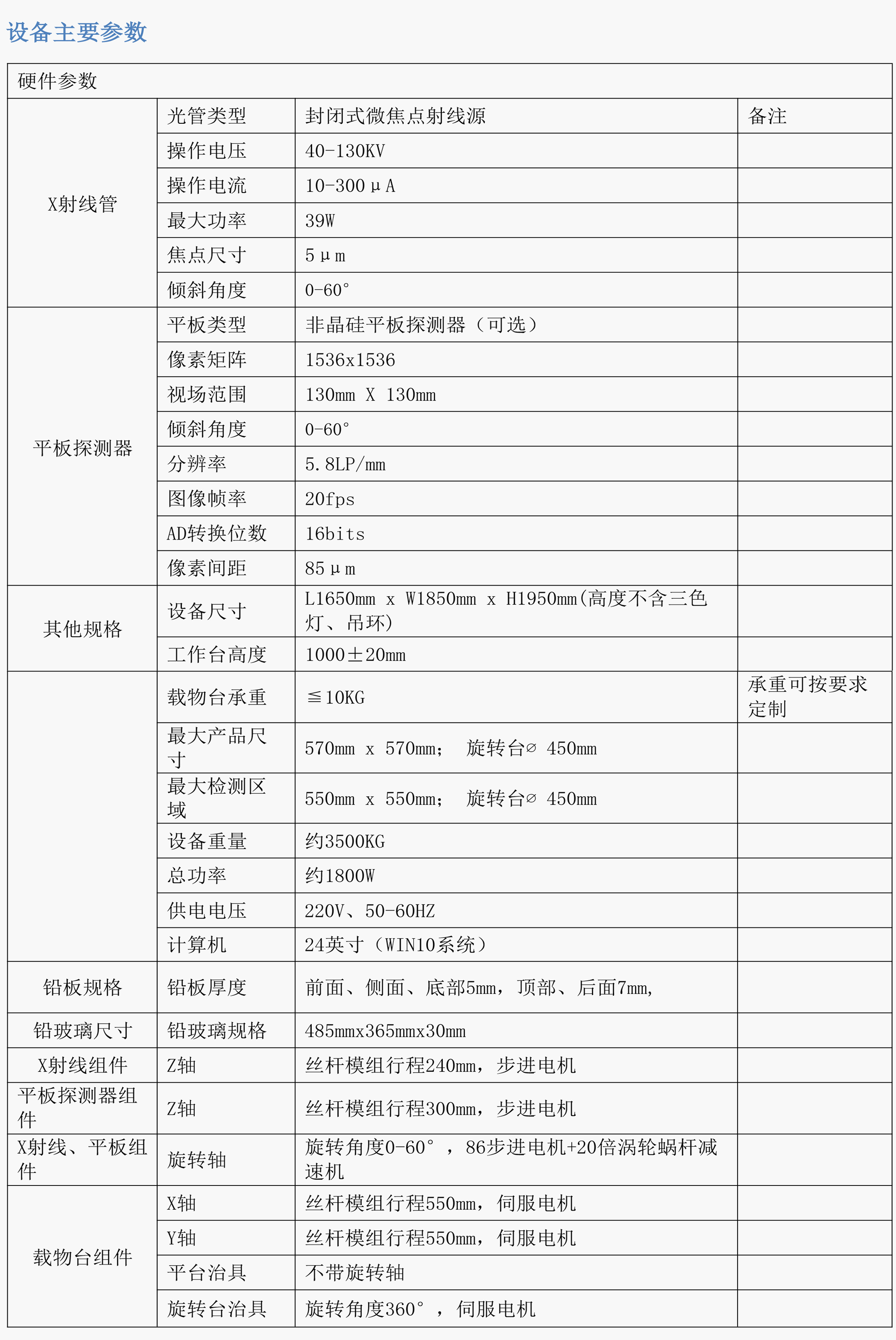

产品参数:

设备型号/Device model

WISDOMSHOW S-9200

光管类型/Tube Style

HAMAMATSU封闭管/Sealed tube

光管电压/Tube voltage

130KV

光管电流/Tube current

200UA

光管聚焦尺寸/Tube focus size

5um

光管功率/Light tube power

8W

冷却方式 / Cooling mode

风冷 / air cooling

几何放大倍率/Geometric magn

200

平板探测器/Flat panel detector

Rayence NDT0505J

载物平台尺寸/Stage size

900*700mm

T轴倾斜角度/T-axis tilt angle

70

显示器/ Display

24”LCD

电源/ Power

AC110-230V50/60Hz

工作环境/working environment

0-40摄氏度

辐射安全标准/Radiation Safety Standard

< 1uSv/hr

外形尺寸/Dimensions

 L1500×W1750×H1800mm

重量 / Weight

约1540 kg

保修期/Warranty

光管保修12个月

其他部件

保修12个月
